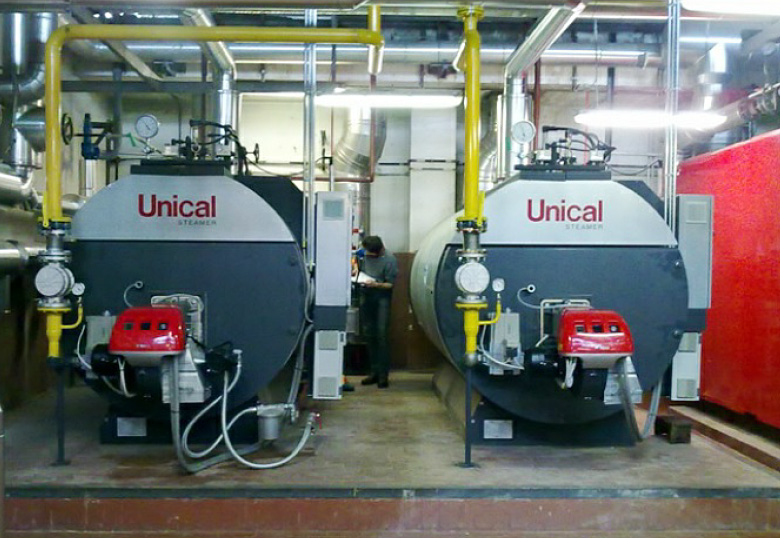

TRYPASS

GERADOR DE VAPOR MONOBLOCO DE 3 PASSAGENS DE FUMOS, ALTA PRESSÃO – ALTA PRESTAÇÃO – Versões STD – Low NOx – Low NOx E

Composição do fornecimento standard:

• válvula de fluxo com corte na tomada de vapor;
• 2 válvulas de segurança de mola;
• 2 indicadores de nível por reflexão, ligações flangeadas, válvula de intercessão e descarga;
• 1 manómetro de grande quadrante com torneira de 3 vias para prova de amostra;
• 1 pressóstato de segurança com rearme manual, homologado CE PED;
• 1 pressóstato de limite;
• 1 pressóstato de regulação para queimador bistádio (chama  máxima/mínima) ou sonda para queimador modulante;
• 2 sondas de segurança de baixo nível de água, com auto diagnóstico, de rearme manual sobre o quadro de comandos, certificadas CE;
• 2 sondas de nível de água para bomba ON-OFF;
• 1 bomba centrífuga, vertical, de carga de água – Circuito de linha de carga de água com tubagem e válvulas de intercessão;
• 1 grupo de descarga água/esgoto com válvula manual de abertura rápida abertura rapida;
• porta d’homem com fixadores em aço;
• Separador de água na tomada principal de vapor, para um vapor sem gotículas;
• Quadro de comando para funcionamento automático,IP55 400V – 3+N – 50Hz.

Bolsa de documentos contendo:
– Declaração de Conformidade do Fabricante de acordo com o Anexo VII da Diretiva PED e anexos inerentes de controlo e ensaio executado sobre cada fase, durante o processo de fabricação.
– Manual de Instalação, Utilização e Manutenção.
– Certificações relativas aos componentes de segurança instalados (Declaração de conformidade PED, livro de instruções).
– Diagrama das curvas características da bomba de alimentação.
– Esquema elétrico do quadro de comando e relativa declaração de conformidade.
– Placa de instruções e esquemas elétricos/funcionais dos componentes de regulação instalados e do queimador (fornecido opcionalmente)
– Placa indicativa relativa à qualidade da água de alimentação/reposição e de exercício, com os parâmetros que devem ser colocados sobre controlo periódico, limites máximos e mínimos aecitáveis, frequência de ensaio e intervenções pedidas (informações reportadas no interior do manual).

Opcionais:
– Kit “segunda bomba de alimentação de água da caldeira”
– Kit “segurança de máximo nível”
– Kit “TDS”
– Kit “descarga automática do fundo”
– Kit “72 hr”*
– kit Economizador externo e grupo de alimentação modulante
– Predisposição de escantilhão para montagem do queimador
– Queimador
– Escada e passarela
* associado a quadro de comando eletrónico UNICAL IML (Industrial Multi Logic)
Versões especiais para todos os modelos TRYPASS’ 24 hr / 72 hr, assessoriada com  quadro IML para obter a certificação de funcionamento “sem supervisão contínua” até ao máximo de
24 horas. Quadro IML e “KIT 72 hr” per obter a certificação de funcionamento “sem supervisão continua” até ao máximo de 72 horas.
